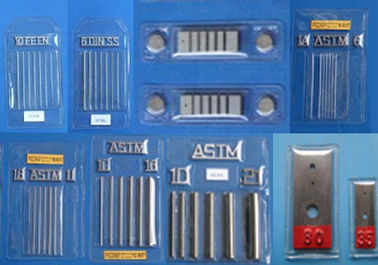

X quang: Penetrometer dây, Penetrameter, Penetrameter, Penetrometer

EN 462-1 Loại dây được giới thiệu là TIÊU CHUẨN CHÂU ÂU để thay thế Tiêu chuẩn Đức

(DIN 54.109) và Viện Tiêu chuẩn Anh (BS3971: 1980 loại 1) Các chỉ số chất lượng hình ảnh. Mỗi

chỉ báo bao gồm một loạt bảy dây song song có độ chụm khác nhau được gắn và đóng gói

giữa hai tấm mỏng PVC trong suốt, dẻo. Một chữ lồng chì cho biết số dày nhất

dây, vật liệu và ký hiệu EN.

Đường kính dây:

Kích thước chỉ báo:

Có bốn kích cỡ của các chỉ số chất lượng hình ảnh EN.

Kích thước 1 - chứa số dây từ 1 đến 7 và được sử dụng cho độ dày vật liệu trong

phạm vi 40 t 160mm

Kích thước 6 - chứa số dây 6 đến 12 và được sử dụng cho độ dày vật liệu trong

phạm vi 12,5 đến 50mm

Kích thước 10 - chứa số dây 10 đến 16 và được sử dụng cho độ dày vật liệu

trong phạm vi từ 5 đến 20 mm

Kích thước 13 - chứa số dây từ 13 đến 19 và được sử dụng cho độ dày vật liệu

trong phạm vi 2,5 đến 10 mm

Tất cả các kích cỡ có sẵn bằng Thép (Fe), Nhôm (Al) và Thép không gỉ (SS). Hình ảnh đồng (Cu), zirconi (ZR)

Các chỉ số chất lượng chỉ khả dụng ở các kích thước 6 và 10. Các chỉ số chất lượng hình ảnh Niken (Ni) chỉ khả dụng trong

kích thước 6, 10 và 13.

Như một minh họa, nhận dạng (ví dụ như chữ lồng chì), giả sử Kích thước 10 (Số dây 10 đến 16) bằng thép (Fe)

sẽ là 10 FE EN.

Kích thước 6Wire số 6 đến 12) bằng thép không gỉ (SS) sẽ là 6 DIN SS.

EN 462-2 Stepwedge / Penetrameter loại lỗ

Stepwedge trong hình dạng và có sẵn trong bốn số Model H5, H9 và H13 bằng thép.

Các loại Penetrameter của ASTM E747 bao gồm một loạt sáu dây song song có độ dày khác nhau,

được gói gọn giữa hai tấm PVC mỏng, trong suốt. Nhân vật chính xác định độ dày của

dây dày nhất và nhóm vật liệu (1-FE, 01-Ti, 02-Al, 03-Mg, 3-Ni, 4-Cu). Các chữ cái ASTM cũng

bao gồm.

Thông thường, tấm Penetrameter thường được sử dụng để phù hợp với

Tiêu chuẩn thanh tra Mỹ. Chúng là những tấm hình chữ nhật, 2% trong

thichness của mẫu vật và vật liệu tương tự như phóng xạ

mẫu vật. Mỗi tấm có ba lỗ khoan có đường kính bằng 1X, 2X,

và 4X độ dày tấm xuyên thấu. Độ dày tối thiểu của

Loại xuyên thấu tấm là 0,010 ''. Đối với Penetrameter lớn hơn

0.180 '', chúng được cung cấp ở dạng đĩa, đường kính ngoài là 4X, với 2

lỗ 1X & 2X độ dày của Penetrameter.

Biểu đồ dưới đây cho nhận dạng và độ dày của Penetrameter

và một hướng dẫn về việc sử dụng xuyên thấu cho từng độ dày vật liệu.

PS: nếu bạn có bất kỳ sản phẩm mới nào (ngoài danh mục này) về X quang, mà bạn muốn

để yêu cầu họ đặt hàng, xin vui lòng cho tôi biết mà không phải đắn đo!
